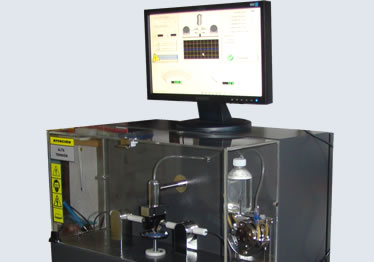

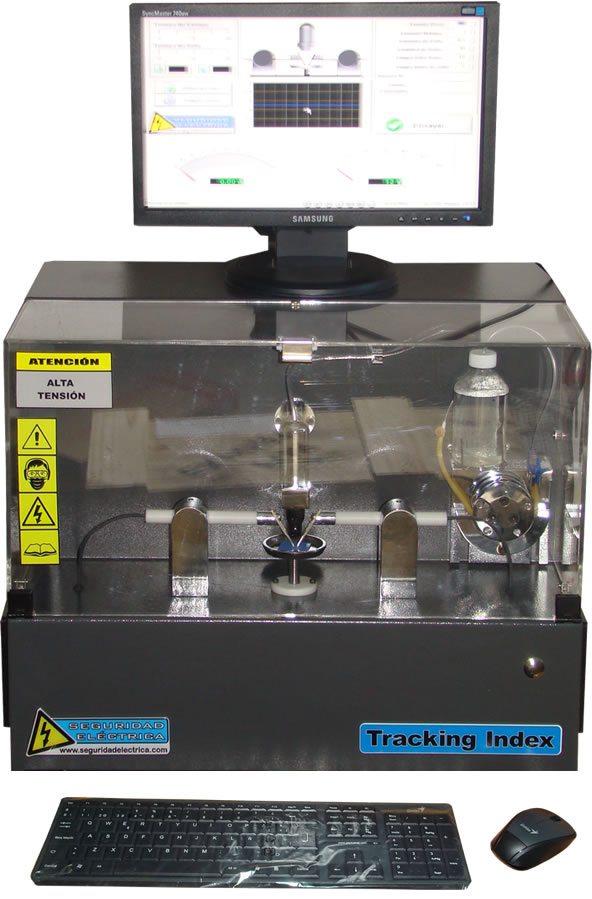

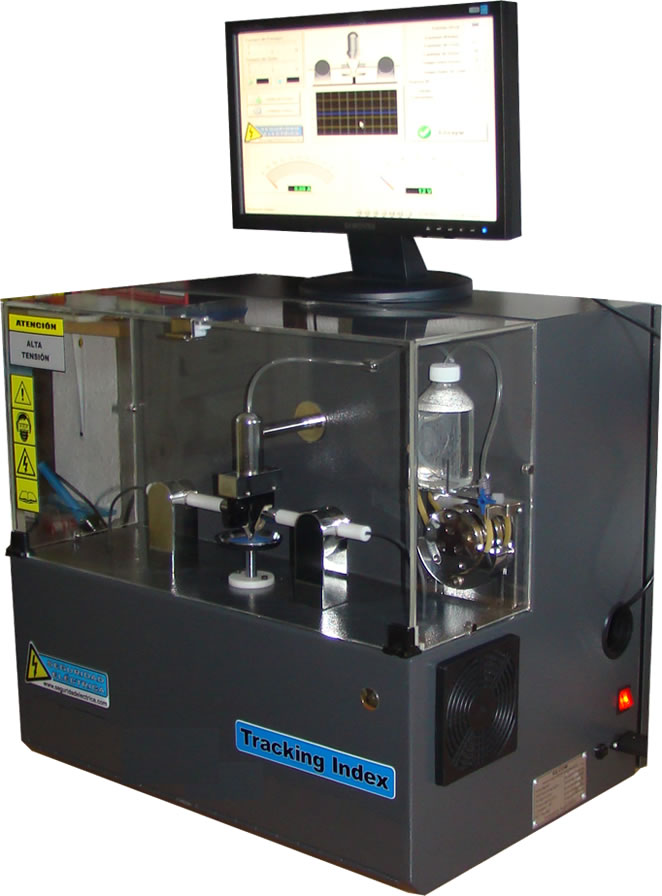

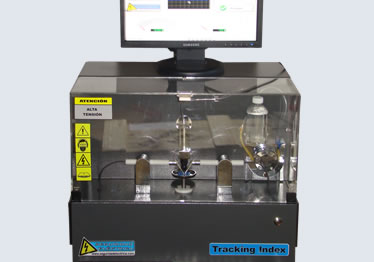

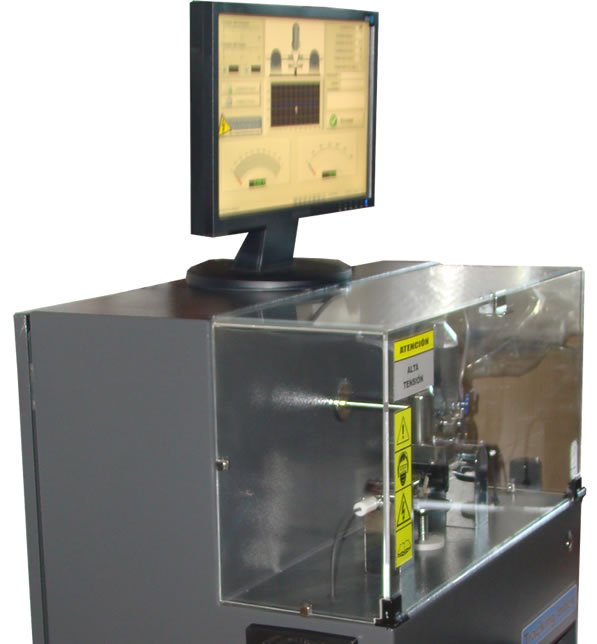

Equipamiento automatizado para los ensayos relativos al encaminamiento eléctrico en aparatos eléctricos. Método para la determinación de los índices de resistencia y ensayo de encaminamiento eléctrico en condiciones húmedas.

Este equipo se utiliza para el ensayo de encaminamiento eléctrico de materiales aislantes en condiciones húmedas (IEC 60112). Se encuentra diseñado y fabricado con el objeto de determinar el cumplimiento de distintas normas ( IEC 60335, IEC 60065, IEC 60745, IEC 61029, etc. ) en cuanto al requisito de acuerdo a los requisitos de las distintas certificadoras mundiales UL, DNV, IMQ, BVSQ, ITS, IRAM , CSA, VDE, DIN , INMETRO, etc.

Equipo diseñado para obtener el IRE (Índice de resistencia al encaminamiento eléctrico) (Comparative tracking Index (CTI)), que es la tensión máxima (Vca), para la cual el material soporta el goteo de 50 gotas sin producir encaminamiento eléctrico entre electrodos.

Este ensayo simula las corrientes de encaminamiento sobre los materiales aislantes por medio de la caida de gotas entre medio de unos electrodos. Durante el uso normal, los materiales aislantes son expuestos a suciedad y humedad, de manera de conducir a causas de envejecimiento y riesgos de fuego.

Nuestro equipo para el ensayo de Encaminamiento Electrico somete, a la muestra bajo ensayo una tensión de 0 a 600 Vca (1000 Vca a pedido) por medio de dos electrodos con una carga de 1 Newton. Entre los electrodos gotea una solución conductora a intervalos regulares programados.

Una bomba expulsa el electrolito por una aguja para producir las gotas que caerán sobre la muestra.
Sensada la gota, la bomba se detiene hasta el próximo ciclo.

Automáticamente un corte del ensayo es activado cuando la corriente entre electrodos supera los 0,5 A (o la corriente ingresada como parámetro), registrándose una FALLA.

Si luego de realizar la totalidad de las gotas, no se produce un corte, el equipo Encaminamiento Electrico finaliza el ensayo indicando O.K

Usted debe setear (indicar) los siguientes parámetros, para realizar el ensayo:

• Voltaje del ensayo.
• Corriente máxima.
• Corriente límite de corte (si el ensayo pasa de esta corriente, el ensayo da FALLA).
• Cantidad de gotas.
• Tiempo entre gotas.
• Tiempo máximo de la corriente límite.
• Número de reporte.
• Nombre del cliente.

Luego de setear los parámetros de ensayos, solo debe hacer click en el botón Ensayar de la pantalla principal.
El sistema realizará los siguientes pasos:

• Accionará el rele que cortocircuita los electrodos, para poder medir corriente.
• Incrementará el voltaje entre electrodos, hasta llegar al voltaje seteado por Ud.
• Incrementará la corriente hasta llegar a la corriente máxima seteada por Ud.
• Desactivará el relé que cortocircuita los electrodos.
• Comenzará a hacer girar la bomba para que comiencen a caer las gotas a intervalos regulares (tiempo entre gotas).
• Luego de que cae la gota, el sistema mide corriente cada 0,5 Seg. y la tensión entre electrodos y lo muestra en pantalla (Monitor LCD).

Finalización de un ensayo (Test).
El ensayo puede finalir por alguna de estas razones:

• Porque cayeron todas las gotas seteadas por Ud. y no se produjo ninguna corriente superior a la corriente límite (Ensayo con OK).
• Porque, el ensayo, fué cancelado por Ud. (Ensayo CANCELADO).
• Porque el sistema registró una corriente superior a la corriente límite (Ensayo con FALLA).

Características del Equipo
Alimentación:	220Vca 50-60Hz. (Otras tensiones a pedido) Fusible general 3 A de accionamiento rápido 20 x 5 mm.
Tensión de ensayo:	Programable entre 0 y 600 Vca.
Corriente:	Corriente de corto circuito programable hasta 1 A para todos los niveles de tensión desde 0 a 600 Vca. Protección de corriente programable hasta 0,5 A.
Goteo:	Intervalos de goteos programable desde 0 hasta 60 segundos. Bomba de goteo. Altura de goteo regulada en fábrica: 35mm +/- 5mm.

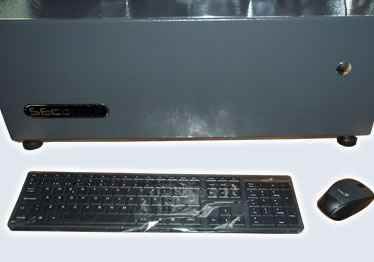

PC:	Completamente controlado por PC. PC incorporada con software de ajuste y control. Monitor LCD de 15” Teclado y Mouse inalámbricos.
Electrodos:	Electrodos de Platino. Carga de los electrodos 1 Newton en cada uno.
Otras:	Temporizado programable de la secuencia de ensayo. Cobertura de acrílico para seguridad del operador. Plataforma de ensayo regulable en altura para muestras con distintos espesores.
Dimensiones:	600mm x 450mm x 570mm (h). Aproximadamente Peso: 67 Kg (con Monitor LCD)
Garantía:	12 meses. Gran robustez en el diseño.
De acuerdo a:	IEC 60112.

Características del Software
Características generales:	Guarda los datos de cada ensayo. Genera Listado de ensayos. Todos los reportes pueden Exportarse a archivos .PDF (para enviarlos por mail). Todos los reportes pueden Exportarse a archivos .CSV (para trabajarlos en cualquier planilla de cálculos). Permite Calibrar el equipo en planta. Permite Ajustar el equipo en planta. Solo personal autorizado puede tener acceso al ajuste del equipo, a través de usuario y contraseña.
Conexión:	USB.
Sistema Operativo:	Windows 7 Home Premiun original.
