En la fabricación de todo producto eléctrico, y sobre todo cuando estamos hablando de electrodomésticos y luminarias, existe una responsabilidad por parte del fabricante de garantizar la seguridad eléctrica de sus productos.

Al tal efecto los estándares internacionales utilizados en nuestro país, como son la IEC 60335-1 de Aparatos electrodomésticos y análogos, Requisitos Generales, Seguridad y la IEC 60598-1 Luminarias, Requisitos y ensayos generales, establecen para la producción de los mismos los ensayos mínimos que se deberían realizar para garantizar esta seguridad.

La IEC 60335-1 en su Anexo A, establece los siguientes ensayos al 100% de la producción:

• Ensayo de continuidad de Tierra (p.a.t) con una corriente no menor a 10 A y una tensión de vacío que no exceda los 12 Vcc o Vca, para todos aquellos equipamientos Clase I (Clase II y III quedan excluidos).

Para el caso de las luminarias, la IEC 60598-1, establece en su Anexo Q, las siguientes actividades:

• Ensayo de continuidad de Tierra (p.a.t) con una corriente no menor a 10 A y una tensión de vacío entre 6 y 12 Vcc o Vca, para todos aquellos equipamientos Clase I (Clase II y III quedan excluidos).

Estos ensayos realizados en una línea de producción, requieren por parte del fabricante del instrumental necesario que garantice su realización y registro. Esto hace que este proceso pueda llegar a ser un cuello de botella en la línea.

A tal efecto y no solo con el objeto de garantizar estos ensayos, sino también de garantizar los registro de los mismos y todo el proceso de control, Seguridad Eléctrica ha desarrollado varios equipos de ensayos para finales de línea, a saber:

• Medidor de resistencia de Puesta a Tierra.
• edidor de Corriente de Fuga.
• Rigidez Dieléctrica 5KVca.
• EBE 0.
• EBE 2.
• EBE 4.
• EFE.

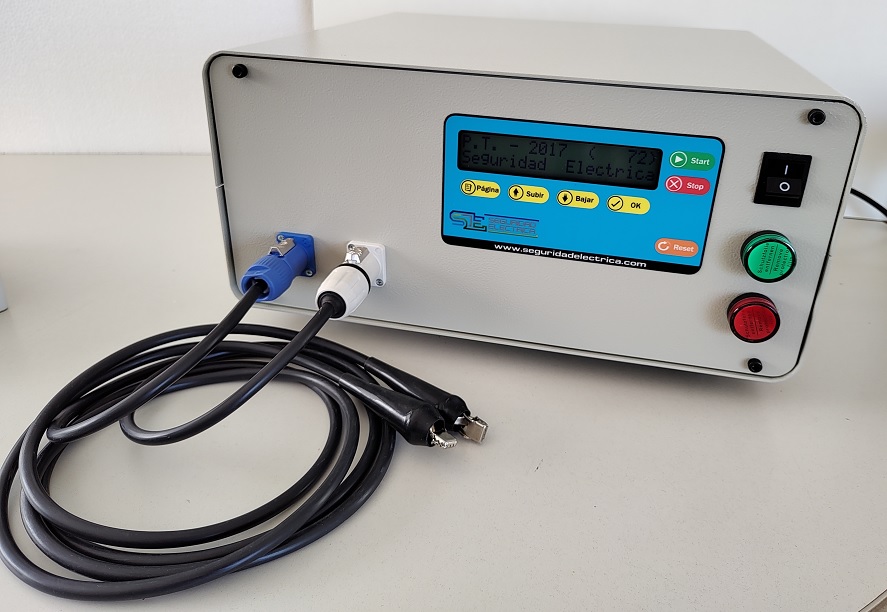

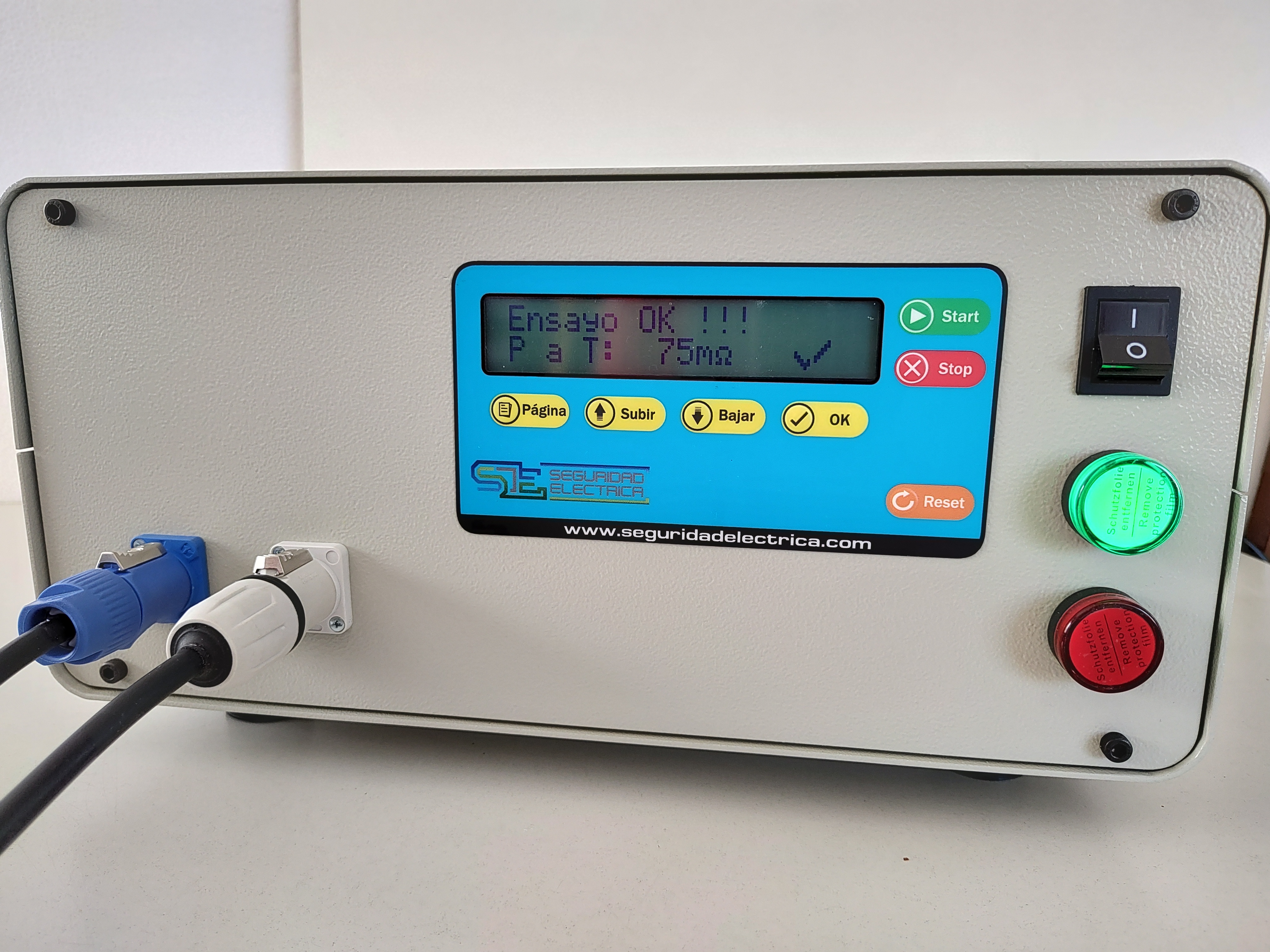

El sistema de adquisición y control , está basado en un microcontrolador de última generación montado sobre una placa de selección, filtrado, procesamiento y medición de señales, propietaria. Dicha placa está vinculada con un display LCD en el que se pueden visualizar todas las opciones del sistema (configuraciones, resultado de ensayos, etc).

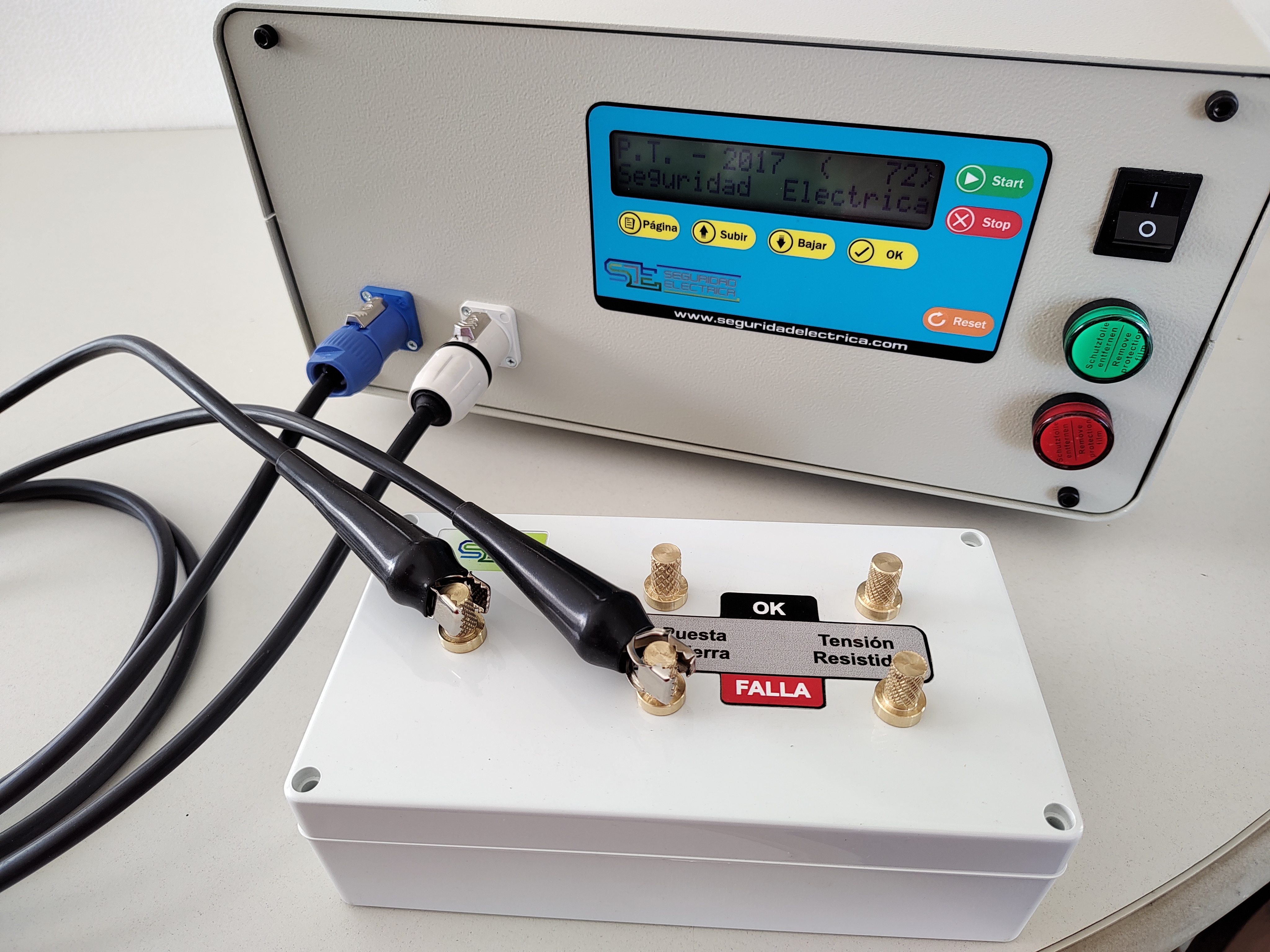

De manera opcional se provee un Set de Verificación Diario, el cual permite controlar el correcto funcionamiento del equipo.

El equipo es entregado con su Reporte de Calibración trazado a patrones nacionales y un manual de usuario para su utilización.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

Características del Equipo
Alimentación:	220Vca, 50 Hz, 6 A, monofásica (115 Vca opcional).
Gabinete:	Gabinete para mesa.
Características del ensayo:	Tensión de ensayo: < 12 Vca. Corriente de ensayo: 25 Aca. Para ensayar equipos Clase I.
Indicadores:	Display LCD de 2 líneas.
Control:	Control de funcionamiento microcontrolado.
Dimensiones:	350 x 350 x 210 (h) mm. Peso aproximado: 18 Kg.
Accesorios:	2 Pinzas de ensayo. Toma de ensayo (opcional). Equipo de Verificación Diaria (opcional).
Garantía:	12 meses. Gran robustez en el diseño.
De acuerdo a:	IEC 60335-1 Anexo A. IEC 60598-1 Anexo Q.
