Filamento Incandescente (Glow Wire Apparatus) + Punta Incandescente + Hilo Incandescente

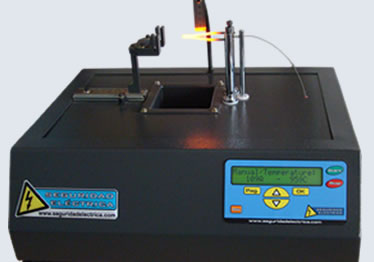

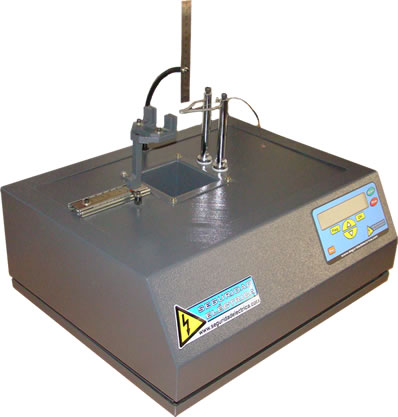

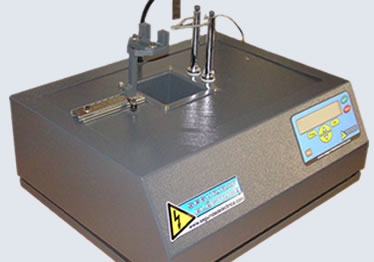

Nuestro Glow Wire 2009 es un equipo totalmente automatizado para ensayos relativos a los riesgos del fuego en aparatos eléctricos, según el método de ensayo de filamento incandescente (o punta incandescente).

IEC 60695-2-10 – Ensayos relativos a los riesgos del fuego en aparatos eléctricos.
- Método de ensayo con filamento incandescente y guía de aplicación.
- IEC 60695-2-10 – Fire hazard testing. Part 2: Test methods – Glow-wire test and guidance.

Este equipo se utiliza para el ensayo de filamento incandescente (punta incandescente) (IEC 60695-2-10).

Nuestro equipo para ensayo de Filamento Incandescente (Glow Wire 2009) esta diseñado para simular dichas temperaturas. durante cortos periodos de tiempo, con el objeto de evaluar de modo simulado y controlado el riesgo del fuego.

Nuestro equipo es totalmente automatizado, controlado por microcontrolador.
Solo debe setear:

El tiempo de ensayo.
La temperatura de ensayo.
El tiempo de observación.
Colocar la muestra en el carro porta muestra y presionar el botón Start. El carro porta muestra de ensayo, comenzará a avanzar hasta tocar el filamento incandescente y, luego de transcurrido el tiempo seteado, el carro retrocederá hasta la posición inicial.

Pasos a seguir para realizar un ensayo:

Coloque la muestra en el carro porta muestra de ensayo.
Coloque un hoja de papel tissue (papel de seda) sobre la madera que se encuentra en la caja de contención de residuos y llamas debajo del filamento.
Encienda el equipo.
Corra el carro hasta una posición que el filamento no irradie temperatura a la muestra. Para ello ingrese a la pantalla Avanzar/retroceder carro porta muestra que se encuentra en la opciones del modo MANUAL.
Luego, seleccione la pantalla de Ensayo automático. En la misma podrá observar los valores que actualmente están seteados.
Oprima la tecla Start, y automáticamente el equipo elevará y estabilizará la temperatura del filamento en la temperatura seteada como setpoint. Se considera estabilizado si durante un período de 60 segundos no hay una variación de la temperatura mayor a 5 ºC.
Luego avanzará el carro porta muestra hasta hacer contacto con el filamento. Al hacer contacto comenzará un temporizado en el display (Tiempo de contacto) de 30 seg (o el tiempo que Ud. haya seteado. Luego de transcurrido este tiempo se retirará automáticamente, reiniciando un nuevo conteo de 30 seg (o el tiempo que Ud. haya seteado), para su evaluación posterior (Tiempo de observación). En este proceso el equipo permitirá una penetración máxima del filamento en la muestra de 7 mm +/- 0.5mm (Ud. puede modificarlo, con solo cambiar el tiempo de apagado del motor de avance)
Durante el ensayo el operador debe prestar atención a dos eventos:
- Si se producen llamas debe oprimir el botón Start, y el equipo automáticamente registrará en memoria y en el display a que tiempo del ensayo se inició la llama (TL o tiempo de inicio de llama).
- Además debe visualizar la regla métrica que está detrás del filamento para ver a que altura llegó la llama.
Al finalizar el ensayo Ud. Escuchará un pitido que le indicará que el ensayo ha finalizado y en el display podrá ver la pantalla de fin de ensayo.
Si es necesario detener el ensayo por cualquier motivo, oprima la tecla Rst (Reset), el cual volverá al inicio el programa de control y detendrá el avance de cualquier función que se esté realizando.

El equipo además del ensayo automático permite realizar ensayos manuales en los cuales el operario debe subir la temperatura manualmente y, cuando llegó a la atemperatura deseada, presionar la tecla Start. El carro porta muestra avanzará hasta hacer contacto con el filamento. Al hacer contacto comenzará un temporizado en el display (Tiempo de contacto) de 30 seg (o el tiempo que Ud. haya seteado. Luego de transcurrido este tiempo se retirará automáticamente, reiniciando un nuevo conteo de 30 seg (o el tiempo que Ud. haya seteado), para su evaluación posterior (Tiempo de observación). En este proceso el equipo permitirá una penetración máxima del filamento en la muestra de 7 mm +/- 0.5mm (Ud. puede modificarlo, con solo cambiar el tiempo de apagado del motor de avance)

Características del Equipo
Alimentación:	220Vca 50-60Hz.
Generales:	Completamente controlado por microcontrolador. Ensayo 100% automático. Plug and Play: solo debe conectarlo a la red eléctrica de alimentación, encenderlo y comenzar a realizar ensayos. Transformador de corriente de 150 A, con temperaturas de trabajo de 0 a 999 ºC Filamento de Níquel/Cromo (80:20), de 4mm de diámetro, de acuerdo al formato especificado por norma. Temperatura medida por termocupla tipo K (0.8 mm), e indicada en display digital. Fuerza de contacto entre la muestra y el filamento dada por una carga de 1.0N (+/-0.2N). Profundidad de penetración 7mm (+/-0.5 mm). Indicación digital del tiempo de ensayo y control del mismo. Temporizado programable de cada secuencia de ensayo. Regla metálica: para medir la altura de llama.
Permite configurar:	Temperatura de ensayo. Tiempo de contacto de la muestra con el filamento (Tiempo de ensayo). Tiempo de observación posterior. Tiempo de retardo al apagar el motor de avance. Variando este tiempo Ud. puede modificar la profundidad de penetración.
Porta muestra:	Carro porta muestra de ensayo: Motorizado, con bajo nivel de rozamiento. Avance y retroceso a través de pulsadores.
Dimensiones:	500 x 400 x 450 (h) mm. Aproximadamente. Peso: 33 Kg.
Garantía:	12 meses. Gran robustez en el diseño.
De acuerdo a:	IEC 60695-2-10.
